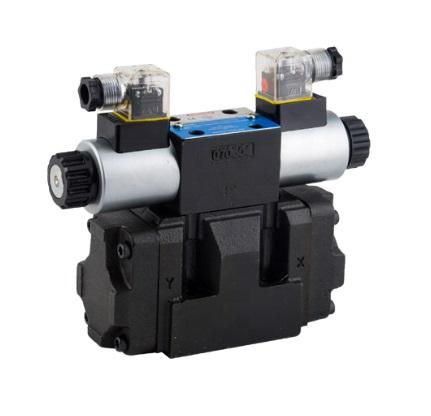

Гидрораспределители типа 4WEH10
4WEH10E6X/G12Z5L, 4WEH10E6X/G24Z5L, 4WEH10E6X/W110Z5L, 4WEH10E6X/W220Z5L, 4WEH10E6X/G12ETZ5L, 4WEH10E6X/G24ETZ5L, 4WEH10E6X/W110ETZ5L, 4WEH10E6X/W220ETZ5L, 4WEH10D6X/G12Z5L, 4WEH10D6X/G24Z5L
 |
 |
 |
 |
Структура условного обозначения гидрораспределителя 4WEH10
| 4WEH | 10 | E | 3X | O | G24 |
| Модель | Типоразмер |
Гидравлическая схема |
Серия | Тип возврата золотника | Input voltage |
| 4WEH: гидрораспределитель в электрогидравлическим управлением | 10:NG10 | Тип золотника (см. гидросхемы ниже) | 3X series | без обознач. = с пружинным возвратом O = без пружинного возврата OF = без пружинного возврата с фиксатором |
G12: DC12 G24: DC24 W110: AC110 W220: AC220 |
| ET | S | Z5L |
| Присоеденение потока управления | Shifting time adjustment | Тип электроразьема |
| Не обозначается - подвод от независимого потока, слив независимый, Т - подвод от независимого потока, слив соединен с основным сливом, Е - подвод от основного потока, слив независимый, ЕТ - подвод от основного потока, слив соединен с основным сливом | No code: Without shifting time adjustment S: Shifting time adjustment as meter-in control S2:Shifting time adjustment as meter-out control |
Z4: Стандартный разьем Z5L: Разьем со светодиодом |
Технические характеристики гидрораспределеителей 4WEH10
| Рабочее давление, МПа | Каналы A,B,P | 31,5 | |
| Канал T | Внешний дренаж | 25 | |
| Внутренний дренаж | 16 | ||
| Канал Y | Внешнее питание | 16 | |
| Расход жидкости, л/мин | 160 | ||
| 1 Масса | С 1 катушкой, кг | 1.6 | |
| С 2 катушками, кг | 2.2 | ||
| с главным золотником, кг | 4.8 | ||
| Рабочая жидкость | Минеральное масло | ||
| Диапазон температур, °С | -20...+70 | ||
| Диапазон вязкости, сСт | 2,8...380 | ||
Гидравлические схемы гидрораспределеителей 4WEH10
