Насосы шестерённые RONZIO 01ZAG, 02ZAG, 03ZAG
Насосы шестерённые RONZIO (01ZAG, 02ZAG, 03ZAG) предназначены для преобразования механической энергии в энергию рабочей жидкости. Насосы фирмы RONZIO зарекомендовали себя как продукция высокого качества, и нашли широкое применение в таких отраслях как сельское хозяйство, машиностроение, нефтегазовая промышленность, деревообработка, прессовое оборудование.
Преимущества шестеренных насосов Ronzio:
- простота конструкции;
- низкий уровень шума;
- максимальная частота вращения до 5000 об/мин.
Группа шестерённых насосов серии 01ZAG

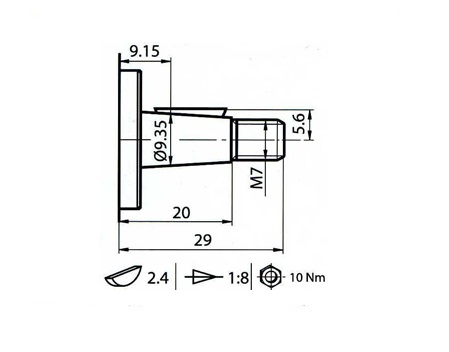

| — Корпус шестерённого насоса алюминиевый, крышка и фланец чугунный — Вал конический 1:8 со шпонкой — Рабочий объём от 1,1 до 6,2 см3/об. — Макс. рабочее давление до 300 бар — Частота вращения до 8000 об/мин. |
 |
| Кодировка | Рабочий объём см3/об. |
Рабочее давление, бар | Пиковое давление, бар | Частота вращения под макс. нагрузкой, об/мин. | Порты, GAS Всасывание — Напор |
Масса, кг. |
| 01ZAG 11C401D |
1,08
|
300
|
350
|
8000
|
3/8″ — 3/8″
|
0,9
|
| 01ZAG 16C401D |
1,59
|
300
|
350
|
8000
|
3/8″ — 3/8″
|
0,9
|
| 01ZAG 21C401D |
2,09
|
300
|
350
|
7000
|
3/8″ — 3/8″
|
0,9
|
| 01ZAG 26C401D |
2,59
|
300
|
350
|
5700
|
3/8″ — 3/8″
|
1,0
|
| 01ZAG 32C401D |
3,15
|
300
|
350
|
4700
|
3/8″ — 3/8″
|
1,0
|
| 01ZAG 37C401D |
3,68
|
275
|
310
|
4400
|
3/8″ — 3/8″
|
1,0
|
| 01ZAG 42C401D |
4,19
|
260
|
290
|
4000
|
3/8″ — 3/8″
|
1,1
|
| 01ZAG 48C401D |
4,79
|
260
|
290
|
3600
|
3/8″ — 3/8″
|
1,1
|
| 01ZAG 55C401D |
5,49
|
240
|
270
|
3400
|
3/8″ — 3/8″
|
1,1
|
| 01ZAG 62C400D |
6,20
|
230
|
260
|
3200
|
1/2″ — 3/8″
|
1,1
|

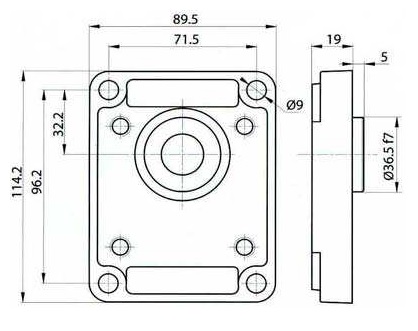

Группа шестерённых насосов серии 02ZAG

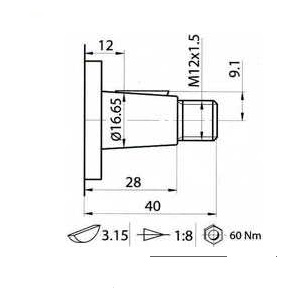

| — Корпус шестерённого насоса алюминиевый, крышка и фланец чугунный — Вал конический 1:8 со шпонкой — Рабочий объём от 4,4 до 25,75 см3/об. — Макс. рабочее давление до 300 бар — Частота вращения до 4500 об/мин. |
 |
| Кодировка | Рабочий объём см3/об. |
Рабочее давление, бар | Пиковое давление, бар | Частота вращения под макс. нагрузкой, об/мин. | Порты, GAS Всасывание — Напор |
Масса, кг. |
| 02ZAG 04 C0 34 D | 4,40 | 300 | 360 | 4500 |
1/2″ — 1/2″
|
3,3
|
| 02ZAG 06 C0 34 D | 6,28 | 300 | 360 | 4500 |
1/2″ — 1/2″
|
3,5
|
| 02ZAG 08 C0 34 D | 8,16 | 300 | 360 | 3700 |
1/2″ — 1/2″
|
3,6
|
| 02ZAG 11 C0 34 D | 11,30 | 300 | 360 | 3300 |
1/2″ — 1/2″
|
3,8
|
| 02ZAG 14 C0 35 D | 14,45 | 300 | 360 | 2700 |
3/4″ — 1/2″
|
4,0
|
| 02ZAG 17 C0 35 D | 16,95 | 270 | 330 | 2500 |
3/4″ — 1/2″
|
4,2
|
| 02ZAG 20 C0 35 D | 20,10 | 230 | 290 | 2500 |
3/4″ — 1/2″
|
4,3
|
| 02ZAG 25 C0 41 D | 25,75 | 180 | 230 | 2500 |
3/4″ — 3/4″
|
4,5
|
Группа шестерённых насосов серии 03ZAG
| — Корпус шестерённого насоса алюминиевый, крышка и фланец чугунный — Вал конический 1:8 со шпонкой — Рабочий объём от 24,9 до 89,6 см3/об. — Макс. рабочее давление до 280 бар — Частота вращения до 3000 об/мин. |
 |
| Кодировка | Рабочий объём см3/об. |
Рабочее давление, бар | Пиковое давление, бар | Частота вращения под макс. нагрузкой, об/мин. | Порты, GAS Всасывание — Напор |
Масса, кг. |
| 03ZAG 25 C0 64 D |
24,90
|
280
|
310
|
3000
|
1″ — 1″
|
10,8
|
| 03ZAG 30 C0 64 D |
29,90
|
280
|
310
|
3000
|
1″ — 1″
|
11,0
|
| 03ZAG 35 C0 64 D |
34,30
|
280
|
310
|
3000
|
1″ — 1″
|
11,2
|
| 03ZAG 40 C0 64 D |
40,50
|
250
|
280
|
2700
|
1″ — 1″
|
11,4
|
| 03ZAG 45 C0 64 D |
45,20
|
250
|
280
|
2700
|
1″ — 1″
|
11,5
|
| 03ZAG 50 C0 64 D |
49,90
|
230
|
250
|
2200
|
1″ — 1″
|
11,7
|
| 03ZAG 55 C0 65 D |
54,50
|
230
|
250
|
2200
|
1 1/4″ — 1″
|
11,9
|
| 03ZAG 60 C0 65 D |
60,00
|
200
|
220
|
2000
|
1 1/4″ — 1″
|
12,0
|
| 03ZAG 64 C0 65 D |
63,90
|
200
|
220
|
2000
|
1 1/4″ — 1″
|
12,2
|
| 03ZAG 70 C0 65 D |
70,00
|
170
|
190
|
1800
|
1 1/4″ — 1″
|
12,4
|
| 03ZAG 80 C0 67 D |
78,70
|
170
|
190
|
1800
|
1 1/2″ — 1 1/4″
|
12,7
|
| 03ZAG 90 C0 67 D |
89,60
|
160
|
180
|
1800
|
1 1/2″ — 1 1/4″
|
13,1
|
Таблица подбора колоколов и муфт для шестерённых насосов НШ
В таблице указаны отечественные электродвигатели на 1500 об/мин. При других частотах вращения или импортных двигателях комплекты могут различаться.
| Двигатель 0,12/0,18 кВт АИР 56 A4/B4 |
Z1
|
Z2
|
Z3
|
| Колокол | LMC 140 M FS 100 4S | ||
| Полумуфта двигателя | SGE A01 M01 021 | ||
| Упругий элемент | EGE 0 | ||
| Полумуфта насоса | SGE A01 FS100 | ||
| Двигатель 0,25/0,37 кВт АИР 63 A4/B4 |
Z1
|
Z2
|
Z3
|
| Колокол | LMC 160 M FS 100 4S | ||
| Полумуфта двигателя | SGE A01 M02 028 | ||
| Упругий элемент | EGE 0 | ||
| Полумуфта насоса | SGE A01 FS100 | ||
| Двигатель 0,55/0,75 кВт АИР 71 A4/B4 |
Z1
|
Z2
|
Z3
|
| Колокол | LMC 200 M FS 100 4E | LMC 201 M FS200 4E | |
| Полумуфта двигателя | SGE A01 M03 048 | SGE A 21 M03 048 | |
| Упругий элемент | EGE 0 | EGE 2 | |
| Полумуфта насоса | SGE A01 FS100 | SGE A 21 FS200 | |
| Двигатель 1,1/1,5 кВт АИР 80 A4/B4 |
Z1*
|
Z2
|
Z3
|
| Колокол | LMC 200 M FS 100 4E | LMC 201 M FS200 4E | |
| Полумуфта двигателя | SGE A01 D00 050 | SGE A 21 D00 050 | |
| Упругий элемент | EGE 0 | EGE 2 | |
| Полумуфта насоса | SGE A01 FS100 | SGE A 21 FS200 | |
| Двигатель 2,2 кВт АИР 90 L4 |
Z1
|
Z2
|
Z3
|
| Колокол | LMC 250 M FS 100 4S | LMC 250 M FS200 4E | |
| Полумуфта двигателя | SGE A21 M04 048 | SGE A 21 M04 048 | |
| Упругий элемент | EGE 2 | EGE 2 | |
| Полумуфта насоса | SGE A21 FS100 | SGE A 21 FS200 | |
| Двигатель 3/4 кВт АИР 100 S4/L4 |
Z1
|
Z2
|
Z3
|
| Колокол | LMC 250 M FS 100 4S | LMC 250 M FS200 4E | LMC 250 M FS300 4E |
| Полумуфта двигателя | SGE A21 M05 055 | SGE A 21 M05 055 | SGE A 21 M05 055 |
| Упругий элемент | EGE 2 | EGE 2 | EGE 2 |
| Полумуфта насоса | SGE A21 FS100 | SGE A 21 FS200 | SGE A 21 FS300 |
| Двигатель 5,5 кВт АИР 112 M4 |
Z1*
|
Z2
|
Z3
|
| Колокол | LMC 300 M FS 100 4S | LMC 300 M FS200 4S | LMC 300 M FS300 4S |
| Полумуфта двигателя | SGE A31 D04 077 | SGE A 31 D04 077 | SGE A 31 D04 077 |
| Упругий элемент | EGE 3 | EGE 3 | EGE 3 |
| Полумуфта насоса | SGE A31 FS100 | SGE A31 FS200 | SGE A31 FS300 |
| Двигатель 7,5/11 кВт АИР 132 S4/M4 |
Z1
|
Z2
|
Z3
|
| Колокол | LMC 351 M FS200 4S | LMC 351 M FS300 4S | |
| Полумуфта двигателя | SGE A 51 M06 109 | SGE A 51 M06 109 | |
| Упругий элемент | EGE 5 | EGE 5 | |
| Полумуфта насоса | SGE A51 FS200 | SGE A51 FS300 | |
| Двигатель 15/18,5 кВт АИР 160 S4/M4 |
Z1
|
Z2
|
Z3
|
| Колокол | LMC 351 M FS200 4S | LMC 351 M FS300 4S | |
| Полумуфта двигателя | SGE A 51 M08 109 | SGE A 51 M08 109 | |
| Упругий элемент | EGE 5 | EGE 5 | |
| Полумуфта насоса | SGE A51 FS200 | SGE A51 FS300 | |
| Двигатель 22/30 кВт АИР 180 S4/M4 |
Z1
|
Z2
|
Z3
|
| Колокол | LMC 400 M FS300 4S | ||
| Полумуфта двигателя | SGE A 51 M09 109 | ||
| Упругий элемент | EGE 5 | ||
| Полумуфта насоса | SGE A51 FS300 | ||
| Двигатель 37/45 кВт 5A200 M4/L4 |
Z1
|
Z2
|
Z3
|
| Колокол | LMC 450 M FS300 4S | ||
| Полумуфта двигателя | SGE A 51 M10 109 | ||
| Упругий элемент | EGE 5 | ||
| Полумуфта насоса | SGE A51 FS300 |
